CM3000高压三电平产品在煤矿刮板输送机上的应用
浏览: 发布日期:2017-11-28
CM3000高压三电平产品在煤矿刮板输送机上的应用
一、概述
煤矿工业作为产能大户,随着行业的系统化和规模化,近几年已经成为国家支柱产业之一。但由于设备陈旧,自动化程度低,我国煤矿开采仅在2005年即耗能5086.81×10△t标准煤耗电376.04×108kW?h,分别占全国总耗能量和总耗电量的3.86%和3.49%。所以,煤炭工业既是产能大户,又是耗能大户,同时也是节能潜力大户。目前我国煤矿行业存在电机启动困难、机械损伤严重以及自动化程度低等问题都迫切需要利用变频技术进行节能降耗改造。据统计,按节电率30%计,采用变频调速技术年节电潜力至少为10×108~15×108kW?h。所以,利用变频技术对现有电机设备进行节能改造,是解决我国煤炭工业高消耗、低效益的主要措施。

刮板输送机是一种重要的矿山运输机械。由于它结构简单、使用寿命长,运转可靠性高、节能高效、输送距离长、密封性能好且维修方便,在冶金、建材、化工、火电、矿山等行业里广泛使用。



二、刮板输送机介绍
2.1 刮板输送机
利用固接在牵引链上的刮板在敞开的料槽中刮运散状物料的输送机。它由敞开料槽、牵引链、刮板、头部驱动链轮和尾部张紧链轮等组成。

图1:刮板机实物图
2.2 刮板输送机的分类
刮板输送机适用于煤层倾角不超过25度的采煤工作面,但对于兼作采煤机轨道与机组配合工作的刮板输送机,适用的煤层角度一般不超过10度。煤层倾角大时,要采用防滑措施。此外,在采煤工作面下顺槽和联络眼都可以使用刮板输送机运送煤炭。目前,采煤工作面多使用可弯曲刮板输送机,以适应自动化、综合机械化采煤的需要,与相应的采煤机、金属支架或自移式液压支架配套使用。
刮板输送机的电动机功率从7.5kW~2000kW输送能力从30t/h~6000t/h之间,常用的分类方式有以下几种:
(1)按牵引的条数和布置方式,可分为单中链、边双联和中双链及三链型刮板输送机。
(2)按溜槽的布置方式,可分为重叠式和并列式溜槽刮板输送机。
(3)按溜槽的结构,可分为开底式和封底式溜槽刮板输送机。
(4)按卸载方式,可分为端卸式和侧卸式刮板输送机。
(5)按功率大小,可分为轻型(单电动机额定功率轻型(P≤40kW)、中型(40kW<P ≤90kW)、重型(P>90kW) 。
2.3 刮板输送机的组成
刮板输送机是一种有挠性牵引机构的连续运输机械。溜槽是煤炭的承载机构,其牵引推运机构是绕过机头链轮和机尾链轮(或滚筒)而进行循环运动的无极闭合的刮板链。启动电动机,经液力联轴器、减速器传动链轮而驱动刮板链连续运转,将装在溜槽中的煤炭推运到机头处卸载转运。各种类型的刮板输送机的组成部件的型式和布置方式不完全相同,但主要结构和基本组成部件是相同的。刮板输送机一般是由机头部;机身部和机尾部三部分组成。
刮板输送机的组成部件:
1)机头部:由机头架和安装其上的链轮组件、联轴器、减速箱和电动机组成。
2)机尾部:机尾架、链轮组件、联轴器、减速箱、电动机。
3)机身部:中部槽、刮板链、铲煤板、挡煤板。

4)辅助装置:主要包括紧链装置、推移装置、和锚固定装置。



三、变频改造
3.1 项目信息
陕西某国营大型煤矿现场,刮板输送机的功率为1250kW,全天24小时不间歇运行。每台刮板输送机用两台同等功率、同等电压的电机驱动,这两台电机电压均为3.3kV,单台功率覆盖范围是160kW~1250kW;生产运行时要求同步启动两台电机,启动时间要求1~2分钟。
现需要两台变频器驱动两台电机带动负载刮板输送机。
3.2改造方案

图2:改造一次图
1)主回路:采用一拖一方案。此方案中,两台CM3000高压三电平变频分别驱动刮板机机头部和机尾部的电机。
2)控制回路:远程监控方案,可以实时监控两台CM3000高压三电平变频的运行情况;可以同时进行速度控制,启停控制以及参数修改等。
3)主从控制:是由完全独立的两台变频器通过主、从机的同步CAN总线通讯方式保证双电机的转速一致,功率平衡。两台电机中任意一台都可作为主机,另一台为从机。变频器对电机的转矩都能独立控制,主从变频器通讯采用CAN总线通讯,抗干扰能力强,通讯速率高。变频器采用主从控制方案,主机采用转速控制,从机采用转矩控制。主机通过CAN通讯实时采集从机电流信号、电压信号、频率信号,实时调整给从机的转矩信号,使主机和从机的功率达到完美的平衡。
4)水冷方案:去离子水通过水-水热交换方式与外部冷去水实现热交换,外部冷却水通过水泵驱动经水-风换热器或冷却塔实现热交换,最终将CM3000高压三电平变频壳体内部热量传递到外部环境中。内部去离子冷却水设有温度、压力、离子浓度与去离子水量保护功能。外部冷却水设有温度、压力与液位保护功能。

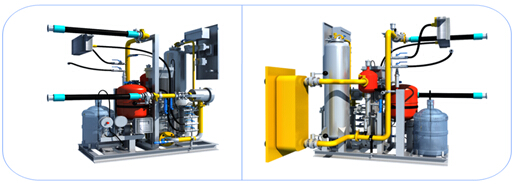

图3:水冷系统外围设备图
3.3运行性能
(1)CAN通讯
主机的CAN2+、CAN2-对应连接从机的CAN2+、CAN2-。下图为CM3000高压三电平变频运行时CAN通讯的波形。

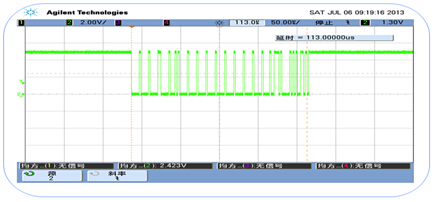

图4:CAN通讯实时波形图
(2)实际的电流波形
测试相关波形的条件是主机用电流钳,从机用普通探头测的主板的IU测试点。刚开始调试时波形,其中CH1黄色—主机电流,CH2绿色—从机磁链反馈,CH3紫色—从机辨识速度,CH4红色—主机电流;

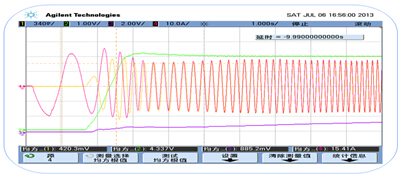

a)CM3000高压三电平变频启动波形。

图5:实时电流图
b)CM3000高压三电平变频停机时的波形。

图6:停机时波形图
3.CM3000高压三电平变频带载时运行波形。

图7:运行波形图



四、CM3000高压三电平变频的优势
4.1 磁链闭环矢量控制技术

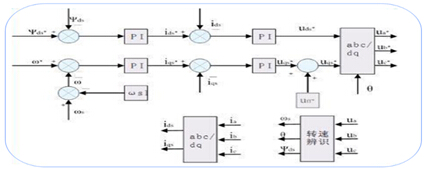

图8:磁链闭环
  • 原理及特点:基于电机d - q轴系数学方程,对电机的磁链、电流进行解耦控制,具有磁链、电压闭环特点。
  • 优势:控制精度高,转矩响应快,低频特性好。
  • 效果:刮板机低速运行平稳,抱闸磨损小,冲击小。
4.2三电平技术

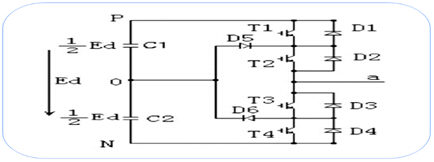

图9:三电平拓扑图
  • 原理:利用二极管中性点箝位的拓扑结构,使得每相输出具有三个电平。
  • 优势:输出波形效果好,功率密度高,体积小。
  • 效果:产品紧凑,谐波小,对外围设备无干扰。
4.3先进的中点电位平衡控制技术

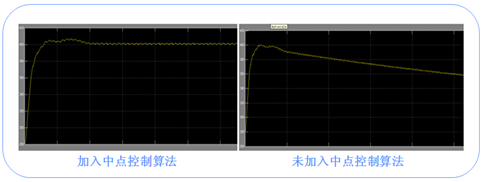

图10:中点控制比较
  • 原理:通过检测直流母线及中点的电压进行实时调整,保证中点电位平衡。
  • 优势:控制精度好,响应速度快。
  • 效果:将中点电位波动控制在一定范围内。
4.4多电机同步技术

图11: 电流波形图
  • 技术特点:采用主从+下垂电机同步控制技术,确保多台电机负荷均衡分配。
